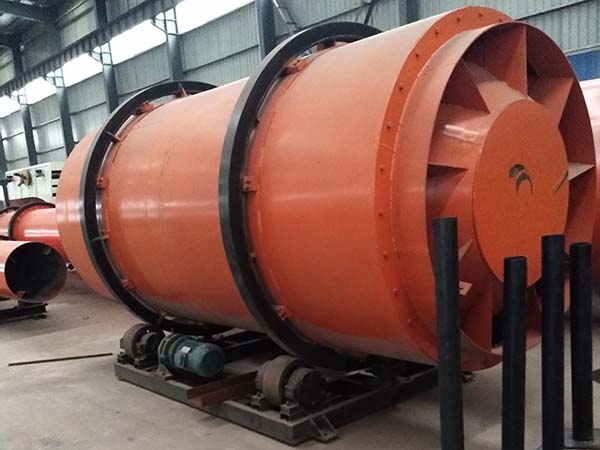

三筒烘干机也称三回程烘干机，是从传统的滚筒烘干机基础上，引进德国技术改进而来，主要用于烘干矿渣、砂浆、砂、煤、粉煤灰、铁粉、矿石、石英沙等物料。三筒烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，特殊的三筒结构，使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外一层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。节能型三筒烘干机能充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强度大大提高，从而有效地提高了热能利用率，降低了能耗，使三筒烘干机的热效率得到较大幅度的提高。
三筒烘干机的优势表现：
1、烘干机科学合理、节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换，在外筒热交换以传导、对流形式并用。 烘干机热效率高，节能效果显著。经检测，热效率大大超过传统烘干机50%左右的水平。该设备投产使用后，节煤效果显著。
2、该机采用物料与热气流顺流烘干工艺，适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干，也适用于冶金、化工等部门的各种散状物料的烘干。结构紧凑。整机水平布置，采用托轮支承，取消了大小齿轮传动，代之以托轮传动，使设备安装更方便、操作更简单、运行更可靠、运转率更高。
3、该机的外部表面积比单筒回转式烘干机减少30%以上，并且外筒对内筒有保温隔热作用，外筒表面温度低，热损失少，在节能的同时，大大改善了劳动环境和劳动条件。
4、多种扬料板设计，角形扬料板与万字扬料板的有机结合，使物料与热烟气交换更加充分，减少了烘干机筒体内“风洞”产生的机理。
5、采用变频调速，调整筒体转速，根据入机水分，产量要求，采用适当的转速，确保满足下道工序的需求。 自动温度监控系统,使操作更加便捷。
三筒烘干机特点
1、设备投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。
2、物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程产品。
3、比传统单筒烘干机提高热效率达40%以上。
4、燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。
5、比单筒烘干机减少占地面积60%左右。土建投资降低60%左右，安装方便。
三筒烘干机技术参数
|
型号
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直径(m)
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
长度(m)
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容积( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
转速(rpm)
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
处理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
湿沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干温度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生产能力(T/h)
|
黄沙25-30
矿渣20-25
|
黄沙30-35
矿渣25-30
|
黄沙35-40
矿渣30-35
|
黄沙45-50
矿渣35-40
|
黄沙65-70
矿渣60-65
|
|
电机
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
电机功率(kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
减速机类型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
减速器传动比
|
29
|
29
|
29
|
29
|
29
|
