大型工业烘干机_大型工业干燥机设备-价格_型号_厂家

产品简介:
大型工业烘干机设备广泛用于建材,冶金、选矿、化工、水泥等行业,主要用于矿渣、石灰石、粘土、河沙、石英沙、水渣等湿性大、比重大的的物料。大型工业烘干机生产线,主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍

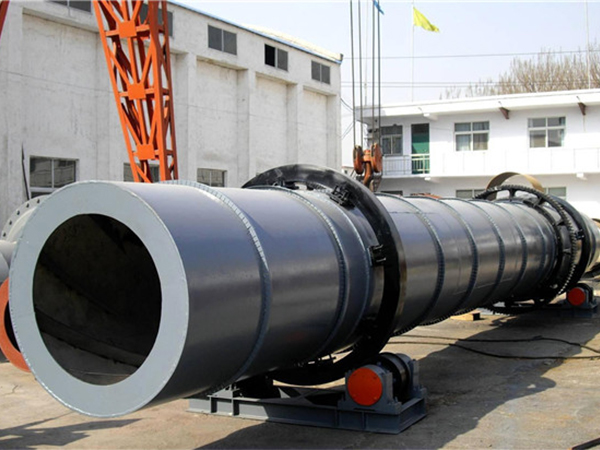

  大型工业烘干机设备广泛用于建材,冶金、选矿、化工、水泥等行业,主要用于矿渣、石灰石、粘土、河沙、石英沙、水渣等湿性大、比重大的的物料。大型工业烘干机生产线,主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。大型工业烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,机械化程度高等优点。大型工业烘干机一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。
  
大型工业烘干机的特点
  
  1、能干燥含水率高达80%的物料,物料干燥后,产品含水率可达0.1%.
  2、采用连续型干燥,提高生产效率.
  3、有效降低微粉尘耗,减少物料的浪费和流失.
  4、有效节约成本,与传统烘干机设备相比,节约成本近30%.
  5、工艺流程短,热效率高、能耗低,配置简单、操作控制方便、操作环境好.
  6、高效除尘,有效解决粉尘污染问题.
大型工业烘干机的结构组成
  
  1、托架部分:托架部分包括前托架和后托架,其固定于相应的地基上,用于支撑筒体做定位旋转。前后托架均由托架、托轮架、托轮组成。安装时可通过调整前后托架上两托轮的间距,对设备高度及角度进行调整。
  2、传动部分:传动部分为整台烘干机正常工作提供其所需的动力.其组成部分包括传动架.电机、三角胶带传动机构、减速机及齿轮传动机构等,其中减速机与齿轮之间按负荷大小采用直联或联轴器相联接传递驱动。
  3、筒体:筒体是整台烘干机的工作部分。其外部有用于支撑的滚带及用于传动的齿圈,内部焊接的扬料板成排状分布,在烘干机工作时不断扬起、抛洒物料形成热交换以达到烘干的目的。
  4、封头、封尾、风管、火管:该部分构成了烘干机工作中所需的热风循环、除尘系统。封头、封尾与机体接合处之间密封性良好,从而使热风不断地带走颗粒中所含的水分,达到均匀烘干颗粒的目的。操作人员需要进入筒体内部进行作业时,请在停机情况下由检修孔进入。
  

大型工业烘干机的技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
