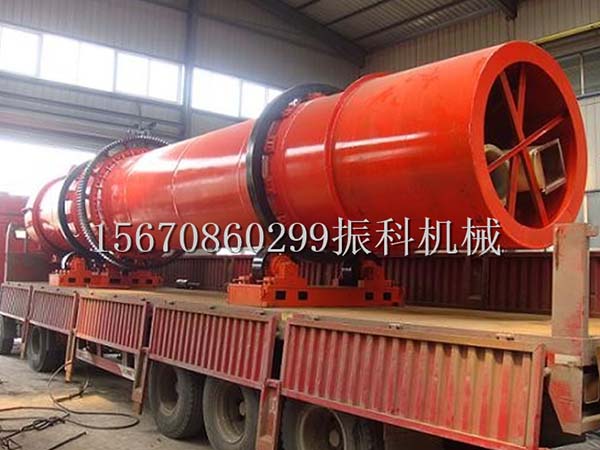

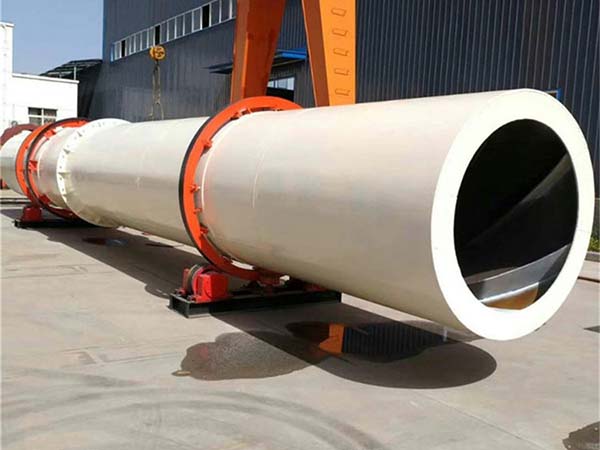

滚筒煤泥烘干机_滚筒煤泥干燥机设备-价格_型号_厂家

产品简介:
滚筒煤泥烘干机又叫回转式滚筒烘干设备,是矿山设备厂家生产的一种非常成熟的烘干干燥设备,适于烘干煤矿工业的 煤泥、 污泥、 金属和非金 属矿的磁、重、浮精矿及水泥工业的 粘土等多个行业。它的特点是生产率高,操作方便。筒体是卧式回转圆筒,其内部从前至...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍
  滚筒煤泥烘干机又叫回转式滚筒烘干设备,是矿山设备厂家生产的一种非常成熟的烘干干燥设备,适于烘干煤矿工业的 煤泥、 污泥、 金属和非金 属矿的磁、重、浮精矿及水泥工业的 粘土等多个行业。它的特点是生产率高,操作方便。筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板,滚筒煤泥烘干机筒体体内根据用户需求不同,内部可以设计配备使用耐火材料隔温,在进料端为防止倒料设有门圈及螺旋抄板。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。
滚筒煤泥烘干机的结构和工作原理
  
  滚筒煤泥烘干机主要由热源、打散装置、带式上料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。该套设备工作原理如下:煤泥由于具有一定的粘性,湿煤泥进入干燥滚筒后分以下几个工作区:一是导料区,湿煤泥进入此区与高温热风接触迅速蒸发水分,物料在大导角的导料板抄动下,形不成粘结便被导入下一个工作区; 二是抄起清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置便十分合理地清扫了内壁粘附的物料,在这个过程中,清扫装置对于物料 团球结块也起破碎作用,从而增加了热交换面积,提高了干燥速率;三是倾斜扬料板区,湿煤泥在此区已 呈低水分松散状态,物料在此区已不具有粘结现象,经过充分热交换后物料达到所要求的水分状态,进入出料区;四是出料区,滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个烘干过程。湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入烘干机内。烘干机是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经烘干机以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。
  
滚筒煤泥烘干机的特点
  
  1、出气温度低,除尘设备使用时间长。
  2、采用新型组合式扬料装置,可根据用户要求轻松调控所要的终水份指标。
  3、滚筒煤泥烘干机自动化程度高,操作方便,运转平稳。
  4、滚筒煤泥烘干机所需投资是国外进口产品1/6,投资小,收益快。
  5、采用托轮转动,传动功率小。
  6、燃料可适应煤、油、汽。
  

滚筒煤泥烘干机的技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
