卧式烘干机 卧式脱水机 卧式干燥机设备价格 型号 厂家

产品简介:
卧式烘干机是烘干机械设备其中的一种,卧式烘干机它主要用于工业中,卧式烘干机设备通常用于建材,冶金、选矿、化工、水泥等行业,它主要处理的物料是矿渣、石灰石、粘土、河沙、等湿性大、比重大的物料。矿用烘干机生产线,主要由回转筒体、引风设备、高速打...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍

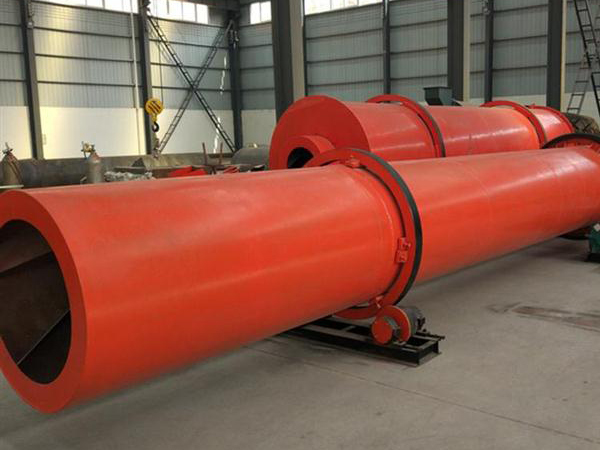

  卧式烘干机是烘干机械设备其中的一种,卧式烘干机它主要用于工业中,卧式烘干机设备通常用于建材,冶金、选矿、化工、水泥等行业,它主要处理的物料是矿渣、石灰石、粘土、河沙、等湿性大、比重大的物料。矿用烘干机生产线,主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。由于振科机械公司对于全套烘干设备设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,机械化程度高等优点。
  
卧式烘干机工作原理
  

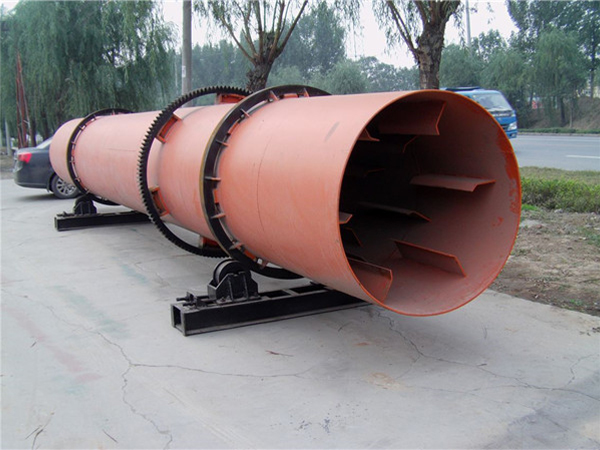

  湿物料由皮带运输机或斗式提升机送到料斗,由进料口加入。转筒干燥器主体是略带倾斜并能回转的圆筒体。物料进入圆筒内部时,与通过筒内的热风成顺流接触或逆流或与加热壁面进行有效接触而被干燥,干燥后产品从另一端下部出料。在干燥机设备过程中,物料借助于圆筒的缓慢转动,在重力作用下从高的一端向较低一端移动。筒体内壁上装有顺向抄板,它不断把物料抄起又洒下,使物料的热接触面大大增强,提高了干燥速率并促使物料向前移动。热载体(热空气、烟道气)干燥物料后,通过旋风除尘器收集其狭带的粉尘后排空。
  
卧式烘干机特点
  
  1、设有自动张紧装置,链板运行平稳,翻转自如,从而解决了掉链、卡链、跑偏等现象。
  
  2、筛板选用耐热钢冲成网状,具有强度高,不易变形,透气性好。
  
  3、链板由调速电机传动,可根据需要调节运转速度,控制烘干时间
  
  4、窑体内各段温度数字显示,便于掌握和控制窑内温度。
  
  5、窑体内翻板机两侧留有维修通道,便于对设备进行维修。
  
  6、热风炉加热采用链条炉自动加热设备,自动上煤,自动除渣,热效率高,煤种适应广,洁净环保,省工省时。
  
  7、设有防火装置,窑头、窑中、窑尾、装有三个热电偶,烟道进风口设有烟闸门,一旦机械出现故障,立即放下闸门,隔断热源,防止起火。
  
  8、采用负压引风,灰尘较小,热风分布均匀,进风口和烟囱底部设有沉灰池,粉尘排放达标,翻板两头设有螺旋自动除灰装置,简单方便。正压鼓风,粉尘大,生产现场污染严重,且布风管容易堵塞。
  
  9、设计从机尾低温区进、低温区出,由低温区渐变受热、高温区渐变受热。
  

卧式烘干机技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
