产品简介:
工业烘干机是矿山设备中应用普通且广泛的一种烘干设备, 适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤你等。特点是生产率高、操作方便。转筒烘干机筒体是卧式回转圆筒,其内部从前至后 焊有交错排列角度不同的各式抄板,回转窑体内...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍

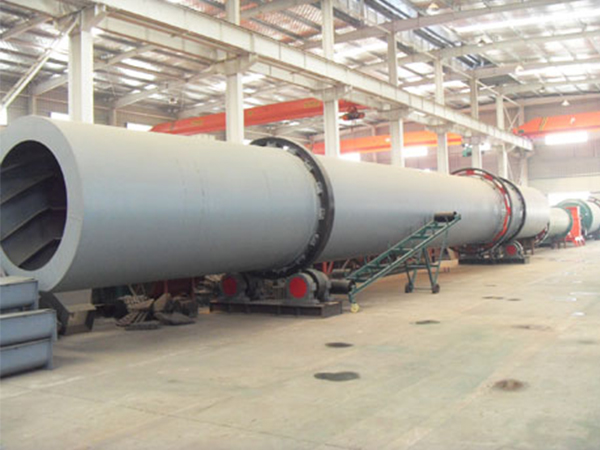

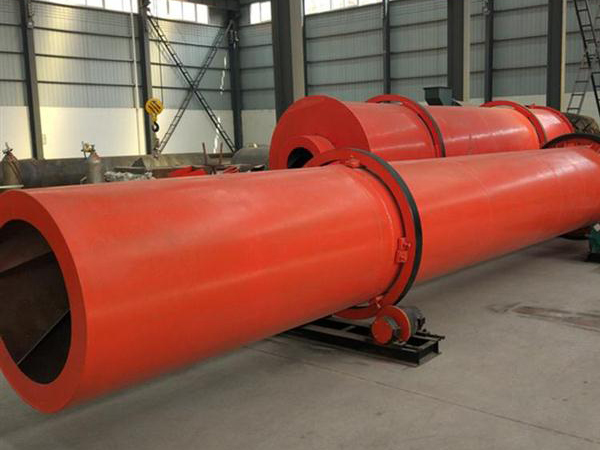

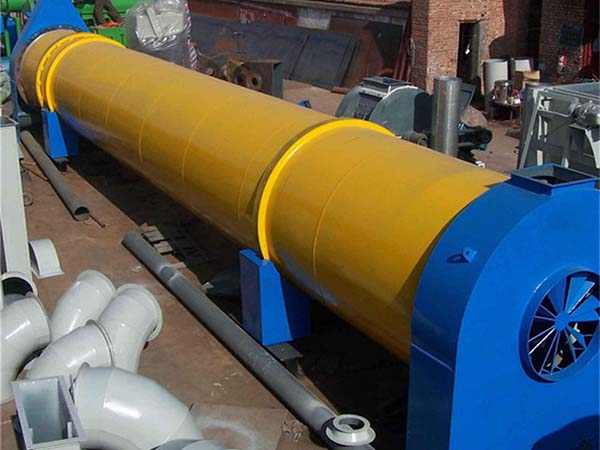

  工业烘干机是矿山设备中应用普通且广泛的一种烘干设备, 适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤你等。特点是生产率高、操作方便。转筒烘干机筒体是卧式回转圆筒,其内部从前至后 焊有交错排列角度不同的各式抄板,回转窑体内根据需求镶有不同型号耐火砖,在进料端为防止倒料设有门圈及螺旋抄板。具有结构合理、制作精良、产量高、能耗 低、运转方便等优点。

工业烘干机的结构组成
  
  1、托架部分:托架部分包括前托架和后托架,其固定于相应的地基上,用于支撑筒体做定位旋转。前后托架均由托架、托轮架、托轮组成。安装时可通过调整前后托架上两托轮的间距,对设备高度及角度进行调整。
  
  2、传动部分:传动部分为整台烘干机正常工作提供其所需的动力.其组成部分包括传动架.电机、三角胶带传动机构、减速机及齿轮传动机构等,其中减速机与齿轮之间按负荷大小采用直联或联轴器相联接传递驱动。
  

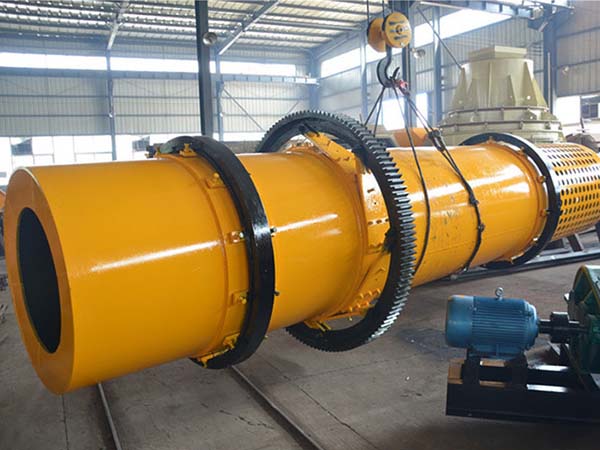

  3、筒体:筒体是整台烘干机的工作部分。其外部有用于支撑的滚带及用于传动的齿圈,内部焊接的扬料板成排状分布,在烘干机工作时不断扬起、抛洒物料形成热交换以达到烘干的目的。
  
  4、封头、封尾、风管、火管:该部分构成了烘干机工作中所需的热风循环、除尘系统。封头、封尾与机体接合处之间密封性良好,从而使热风不断地带走颗粒中所含的水分,达到均匀烘干颗粒的目的。
  
大型烘干机设备原理:
  
  干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。
工业烘干机的特点
  
  1、能干燥含水率高达80%的物料,物料干燥后,产品含水率可达0.1%.
  
  2、采用连续型干燥,提高生产效率.
  
  3、有效降低微粉尘耗,减少物料的浪费和流失.
  
  4、有效节约成本,与传统烘干机设备相比,节约成本近30%.
  
  5、工艺流程短,热效率高、能耗低,配置简单、操作控制方便、操作环境好.
  
  6、高效除尘,有效解决粉尘污染问题.



工业烘干机的技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
