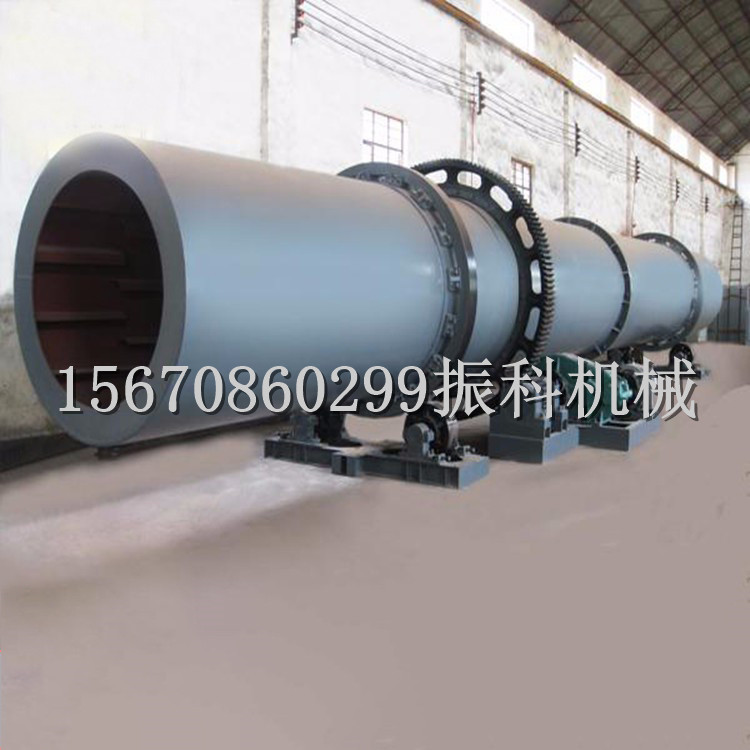

1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9、扬板;10、减速机;11、电机;12、热风道，13、进料溜槽;14、炉体等部分组成。另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

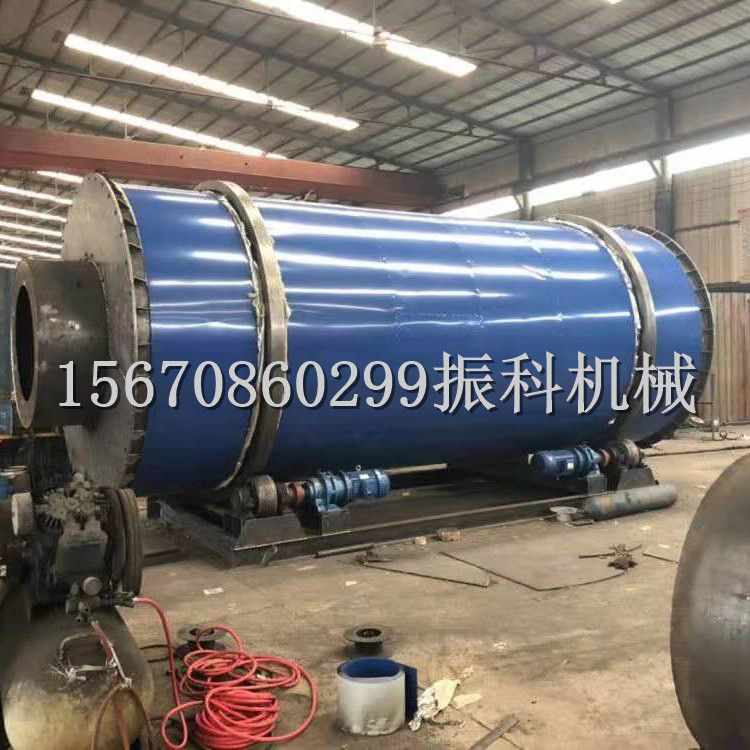

耗煤是单筒烘干机的1/3，节电40%，吨标煤耗<9公斤。

       沙子由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入沙子烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在沙子烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除除尘器或湿法除尘器后再放排放。
