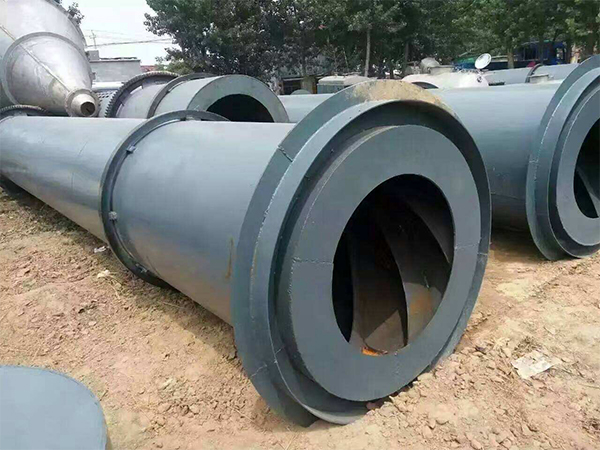

转筒烘干机设备也被称为滚筒干燥设备或转筒式烘干机，是矿山设备中应用普通且广泛的一种烘干机设备。适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高，操作方便。转筒烘干机筒体是卧式回转圆筒，其内部从前至后焊有交错排列角度不同的各式抄板,回转窑体内根据需求镶有不同型号耐火砖，在进料端为防止倒料设有门圈及螺旋抄板。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。
转筒烘干机设备的特点
  
  1.转筒烘干机筒体是卧式回转圆筒，其内部从前到后焊有交错排列角度不同的各式抄板，回转窑体内根据需求镶有不同型号耐火砖，在进料端为防止倒料设有门圈及螺旋抄板，其结构好、性能良好。
  2.自动化程度高、转筒烘干机针对初水分不很高、比重适中、烘干过程中流动性变化的物料特点而设计的，具有结构紧凑，容易实现自动化控制，操作人员少。
  3.热效率高、采用顺流干燥方式，烟气与湿物料由同一侧进入干燥机，可以利用高温烟气获得很高的蒸发强度，烘干机出口温度低，热效率高。
  4.设备损耗少、转筒烘干机采用调心式托轮装置，使托轮和滚圈的配合远呈线性接触，从而大大降低了磨损和动力损耗。新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象。
转筒烘干机设备的工作原理
  

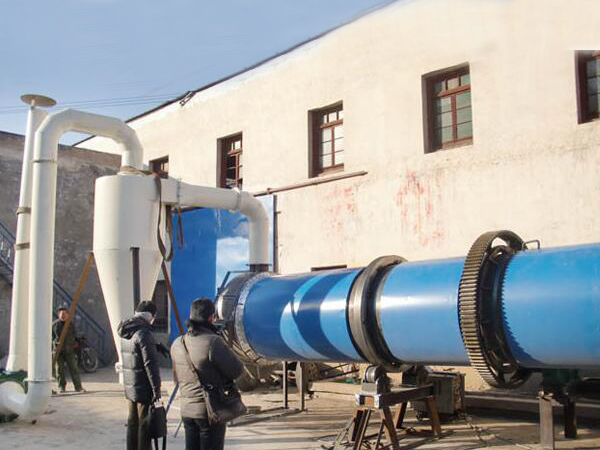

  烘干的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。回转烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以烘干，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

转筒烘干机的技术参数

规格（m） （直径×长度）	筒体容积 （m3）	生产能力 （t/h）	安装斜度 （%）	较高进气温度 （℃）	主电动机 （kw）	总重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
