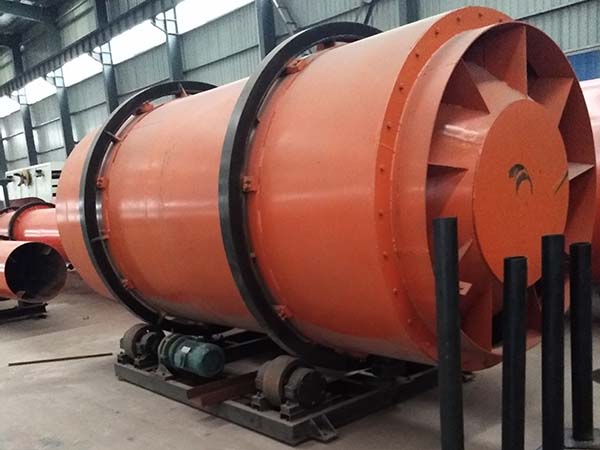

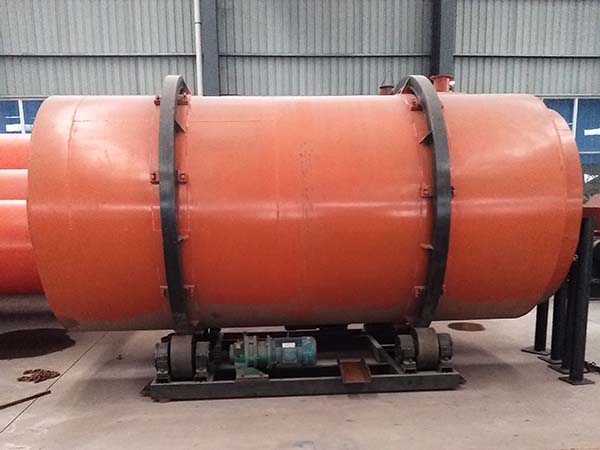

河沙烘干机设备主要用于烘干湿度和粒度范围内颗粒物料，根据不同行业对烘干后物料终水份要求，烘干后的物料含水量可以达到1-0.5%以下，是由三个不同直径的同心圆筒按照一定的数学关系和结构形式，彼此相嵌组合而成的。三筒结构使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外一层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。河沙烘干机能充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强度大大提高，从而有效地提高了热能利用率，降低了能耗，使黄沙烘干机的热效率得到较大幅度的提高。
河沙烘干机的工作原理
  
  1、河沙由皮带输送机或斗式提升机送到料斗然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入河沙烘干机（黄沙烘干机）内。
  2、烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。
  3、随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给，使湿物料得以烘干，然后在出料端经皮带机或螺旋输送机送出。
  4、在河沙烘干机（黄沙烘干机）筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高烘干速率并促进物料前进。载热体一般分为热空气、烟道气等。
  5、载热体经烘干器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
河沙烘干机的特点
  
  1.燃料可适用白煤、烟煤、煤矸石、油、汽，能烘20-40mm以下块料、粒料、粉状物料。
  2.比单筒烘干机减少占地面积60%左右，土建投资降低60%左右，安装方便。
  3.设备投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。
  4.物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程---产品。
  5.比传统单筒烘干机提高热效率达40%以上。
  6.无漏风现象，解决了密封难点。
  7.出料温度≤60度，可直接进料库，无需进冷却棚冷却。
  8.外筒体温度≤60度，废气温度<120度，除尘设备布袋使用时间长2倍以上。

河沙烘干机的技术参数

型号	Φ2.5×7m	Φ2.7×7m	Φ3.0×7.0m	Φ3.2×7.0m	Φ3.6×8m
直径(m)	2.5	2.7	3.0	3.2	3.6
长度(m)	7	7	7.0	7.0	8
容积( m3 )	16.63	16.63	52.678	52.678	81.38
转速(rpm)	4-10	4-10	4 -10	4 -10	4 -10
含水量(%)	10-12	10-12	10-12	10-12	10-12
处理后水分(%)	1	1	1	1	1
湿沙水分(%)	8-10	8-10	8-10	8-10	8-10
出料水分(%)	0.5-1	0.5-1	0.5-1	0.5-1	0.5-1
烘干温度(℃)	700-750℃	700-750℃	700-750℃	700-750℃	700-750℃
生产能力(T/h)	黄沙25-30 矿渣20-25	黄沙30-35 矿渣25-30	黄沙35-40 矿渣30-35	黄沙45-50 矿渣35-40	黄沙65-70 矿渣60-65
电机	Y2-132m-4E	Y2-132m-4E	Y2-160m-4	Y2-160m-4	Y2-160m-4
电机功率(kw)	7.5×2	11×2	7.5×4	7.5×4	15×4
减速机类型	XWD7-23-11W	XWD7-23-11W	XWD6-23-7.5KW	XWD6-23-7.5KW	XWD8-23-15KW
减速器传动比	29	29	29	29	29
