选矿烘干机|矿粉矿渣烘干机|矿用烘干机
发布时间:2021-04-30 16:04:34 浏览

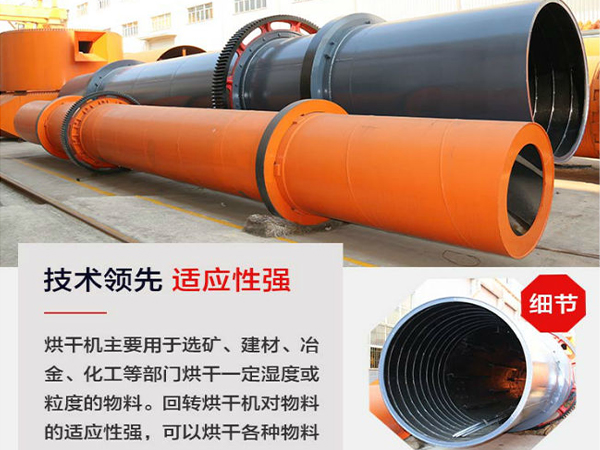

  选矿烘干机采用了高温快速干燥工艺,组合了热风槽式旋片干燥机和气流式干燥器的优点。物料在高速旋转叶片的作用下抛起、击碎,并弥散于机体内,同时与高温热风充分有效接触,强烈进行对流传热,由此实现了质、热传递过程,实现了对物料连续两级高效干燥。
选矿烘干机的工作原理
  

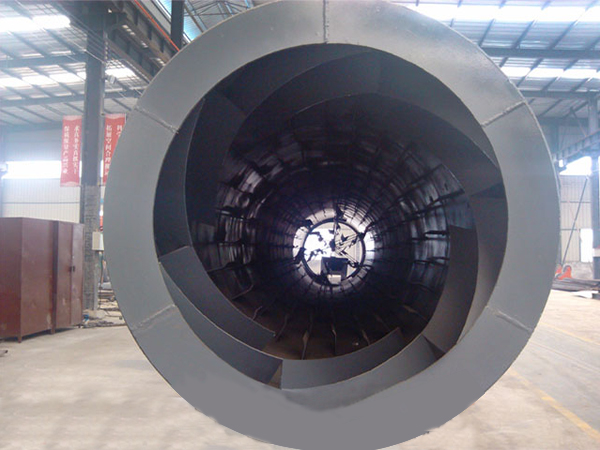

  矿渣由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入选矿烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在选矿烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促使物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。
  
选矿烘干机的特点
  
  1.选矿烘干机的干燥工艺好,采用高温快速干燥工艺,传热系数大,热效率高,干燥强度大。
  2.高速搅拌干燥与气流干燥相结合,能将粘性物料充分分散,大大提高了物料与热介质的接触面积,有利于干燥过程进行。
  3.选矿烘干机内采用特殊的刮料装置,避免了物料粘壁的现象。
  4.适应范围广、操作简单、维修量小、产品质量稳定。
  5.选矿烘干机为干燥选矿而设计,具有旋转叶片角度可变,转轴转速可调。
  6.选矿烘干机机体上部设较湿物料返流层,气流干燥器设特殊搅拌器等特点。
  7.选矿烘干机在扬料装置系统上作了多方面的技术革新,采用了新型多组合式扬料装置,克服了传统烘干机的“风洞”现象,热效率高,煤耗降低20%左右。
  8.适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉。传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。
  
选矿烘干机主要应用范围
  
  1、煤炭行业煤泥、原煤、褐煤、蒙煤、浮选精煤、混合精煤等物料的干燥;
  2、建筑行业高炉矿渣、粉煤灰、粘土、澎润土、沙子、石英石、石灰石、水泥等物料的干燥;
  3、选矿行业各种金属精矿、矿渣、矿粉、尾矿等物料的干燥;
  4、化工行业非热敏性物料的干燥等行业的应用。
  

选矿烘干机的技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
