新型节能烘干机烘干成本低产量高经济效益好
发布时间:2021-10-04 08:10:55 浏览
  节能烘干机设备主要用于选矿、建材、冶金、化工、印刷等部门烘干一定湿度或粒度的物料。 节能烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用,广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。
  
节能烘干机工作原理:
  
  物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入节能烘干机(黄沙烘干机)内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在节能烘干机(黄沙烘干机)筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。
节能烘干机特点:
  
  1、干燥机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
  2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,干燥 机出口温度低,热效率高;
  3、可根据不同的物料性质改变运行参数,使物料在干燥机筒体内能够,质热交换更 为充分;
  4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的 负荷;
  5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、 粘性的适应性更强;
  6、干燥机实现了 “ 零水平推力 ” ,大大减少了挡托轮的磨损,筒体运转平稳可靠;
  7、干燥机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损 耗;
  8、可根据用户要求控制产品粒度和水分,干燥煤泥时产品水分可达 8% 以下,粒度可控制在 8mm 以下。
  
节能烘干机的结构:
  

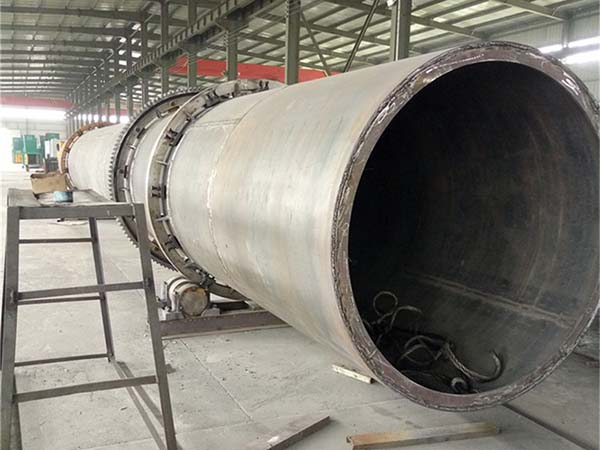

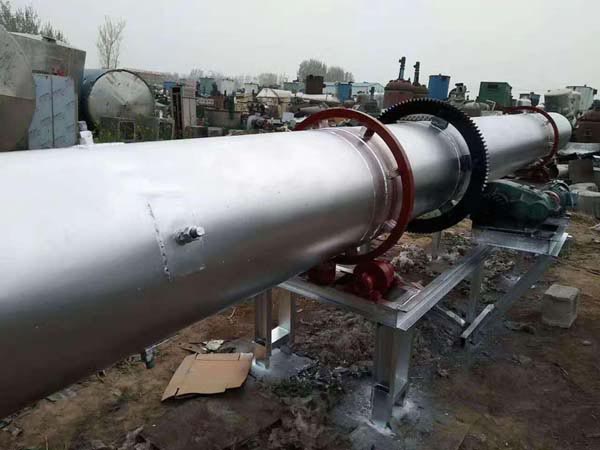

  这款节能烘干机的结构主要包括了筒体、扬料板、齿轮、小齿轮、减速机、电机、托辊、挡辊、前辊圈、后辊圈、进料溜槽、热风道、炉体等几部分,整体的结构具有紧凑、合理、新颖、特别等优势,每个零部件的安装都十分简单容易,更便于操作及保养,人力投资成本相对比较少。
  

节能烘干要产品参数:


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
