黄砂烘干机,黄沙干燥设备

产品简介:
黄砂烘干机是在单筒烘干机的基础之上,把三个直径不同的滚筒组装一起而成,一般采取拖轮传动,由2-4个电机带动,由一个变频器来控制同步。筒体水平安装无斜度,安装较为简单,占地面积小。主要适合烘干黄沙、河沙、粉煤灰、矿渣、木屑等所有颗粒状、流动性好、...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍
  黄砂烘干机是在单筒烘干机的基础之上,把三个直径不同的滚筒组装一起而成,一般采取拖轮传动,由2-4个电机带动,由一个变频器来控制同步。筒体水平安装无斜度,安装较为简单,占地面积小。主要适合烘干黄沙、河沙、粉煤灰、矿渣、木屑等所有颗粒状、流动性好、非粘性物料。

  黄砂烘干机结构原理:

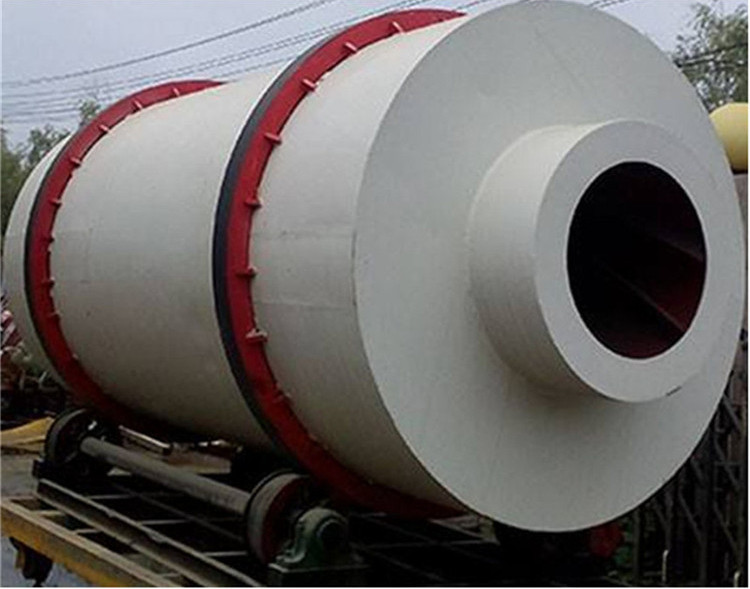

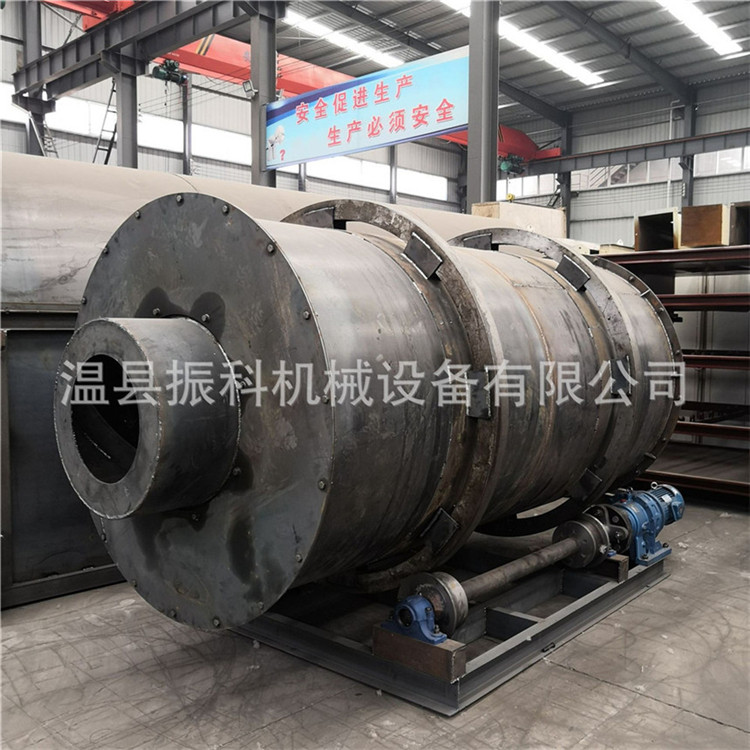

  黄砂三筒烘干机是通过对单筒烘干机的单筒体改为套叠在一起的三筒,以缩短烘干机体的外形尺寸。该机工作时,物料和热气流依次进入内至外筒体,在机体Z形往复折流后,充分利用热能烘干物料后再卸出。
  烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成,这就使筒体的截面得到充分的利用。其筒体外形总长度约为与之相当的单筒的30-35%。从而大幅度地减少占地面积和厂房建筑面积。
  该机的支承装置,是在外筒上轮带与托轮支承,由电机直接带动托轮。通过托轮与轮带摩擦,使筒体转动。该机总体结构紧凑、合理、简单,为便于磨损件的检修更换,在中间设计成轴向剖分式,用螺栓固定连接。

  黄砂烘干机特点:
  
  1、投资是国外进口产品的1/6,材质可以采用高锰钢、合金钢等,比普通钢板耐磨3-4倍。
  2、物料初水分15%,终水分确保0.5-1%以下,是水泥厂、矿渣微粉和干混砂浆生产线的可靠选择。
  3、黄砂烘干机热效率高达80~90%(传统单筒热效率仅为35-60%),大大提高热效率4;同时总功率降低,省电40%;大中型沙子烘干机,总的煤电消耗量,一年节省在百万元左右。
  4、燃料可适应白煤、烟煤、煤矸石、油、汽,能烘干20-40mm以下的块料、粒料、粉状物料;
  5、比单筒烘干机减少占地面积40%左右,土建投资降低50%左右。
  6、大幅降低漏风现象,彻底解决了密封难点,几小时内就可安装完毕。
  7、出料温度<50度,可直接进料库,无需进冷却棚冷却。

  黄砂(黄沙)烘干机的故障与排除
  
  1、烘干后的物料水分含量大于规定数值,其消除方法是控制烘干机的生产能力,加大或减少热量的供给。
  2、滚圈对筒体运转有摆动,其原因是滚圈的凹形接头侧面没有夹紧,消除方法是用垫板使滚圈和凹形接头保持均匀且夹紧适当,防止过紧而容易发生事故。
  3、大齿轮与小齿轮的啮合间隙被破坏,其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据磨损情况进行车削或更换,也可以反面安装或成对更新。
  4、通体振动,其原因是a.拖轮装置与底座连接被破坏,消除方法是校正紧固连接部位,使其处于正确位置;b.滚圈侧面磨损,消除方法是根据磨损彻程度,对滚圈进行车削或更换.
  

  黄砂烘干机参数:


型号 Φ2.5×7m Φ2.7×7m Φ3.0×7.0m Φ3.2×7.0m Φ3.6×8m
直径(m) 2.5 2.7 3.0 3.2 3.6
长度(m) 7 7 7.0 7.0 8
容积( m3 ) 16.63 16.63 52.678 52.678 81.38
转速(rpm) 4-10 4-10 4 -10 4 -10 4 -10
含水量(%) 10-12 10-12 10-12 10-12 10-12
处理后水分(%) 1 1 1 1 1
湿沙水分(%) 8-10 8-10 8-10 8-10 8-10
出料水分(%) 0.5-1 0.5-1 0.5-1 0.5-1 0.5-1
烘干温度(℃) 700-750℃ 700-750℃ 700-750℃ 700-750℃ 700-750℃
生产能力(T/h) 黄沙25-30
矿渣20-25
黄沙30-35
矿渣25-30
黄沙35-40
矿渣30-35
黄沙45-50
矿渣35-40
黄沙65-70
矿渣60-65
电机 Y2-132m-4E Y2-132m-4E Y2-160m-4 Y2-160m-4 Y2-160m-4
电机功率(kw) 7.5×2 11×2 7.5×4 7.5×4 15×4
减速机类型 XWD7-23-11W XWD7-23-11W XWD6-23-7.5KW XWD6-23-7.5KW XWD8-23-15KW
减速器传动比 29 29 29 29 29
