单筒烘干机 圆筒烘干机 单筒干燥机设备价格 型号 厂家

产品简介:
单筒烘干机,也叫单筒干燥机,主要用于建材、冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。单筒回转烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。 单筒烘...
全国销售热线:15670860299

如您对我公司产品感兴趣,欢迎到我公司来拜访,您也可以直接致电以便为您提供更为全面,丰富的信息与指导。

产品介绍

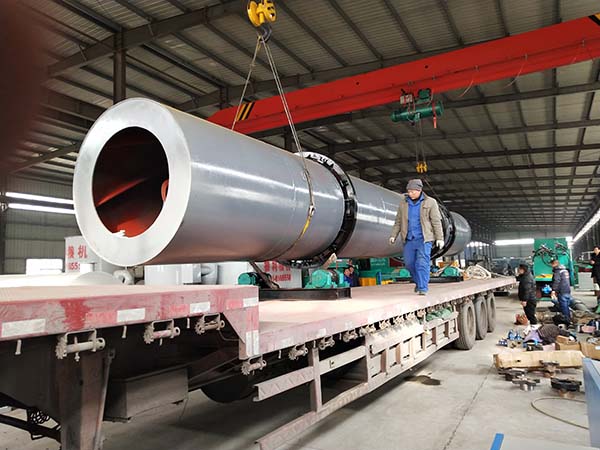

  单筒烘干机,也叫单筒干燥机,主要用于建材、冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。单筒回转烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。
单筒烘干机的特点
  
  1、单筒烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
  
  2、单筒烘干机采用顺流干燥方式,烟气与湿物料由同一侧进入烘干机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高;
  
  3、单筒烘干机可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;
  
  4、单筒烘干机采用新型给料、排料装置,解决了单筒烘干机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;
  
  5、单筒烘干机采用新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性很强;
  
  6、单筒烘干机实现了 “ 零水平推力 ” ,大大减少了挡托轮的磨损,筒体运转平稳可靠;
  
  7、单筒烘干机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合远呈线性接触,从而大大降低了磨损和动力损耗。
单筒烘干机的工作原理
  

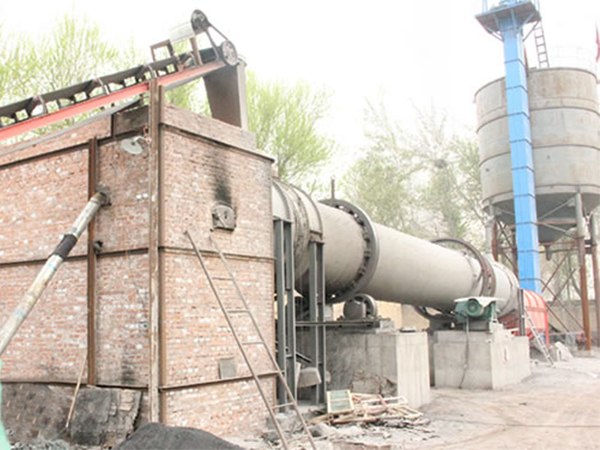

  1、需要干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经加料机通过加料管道进入加料端,加料管道的斜度要大于物料的自然倾角,以便物料流入烘干机内。
  
  2、烘干机筒体倾斜度为3度,物料从较高一端加入,载热体由低端进去,与物料成逆流接触,也有载热体和物料一起并流入筒体的,随着筒体的转动,物料受重力作用运行到较低的一端。
  
  3、湿物料在回转筒体内向前移动过程中,直接或者间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送进。
  
  4、在回转干燥机筒体内壁上装有扬料板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。
  
  5、载热体一般分为热空气、烟道气等。经烘干机以后,一般需要旋风除尘器将气体内所有物料捕集下来,再经过袋式除尘器后排放。
  

单筒烘干机的技术参数


规格(m)
(直径×长度)
筒体容积
(m3)
生产能力
(t/h)
安装斜度
(%)
较高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
